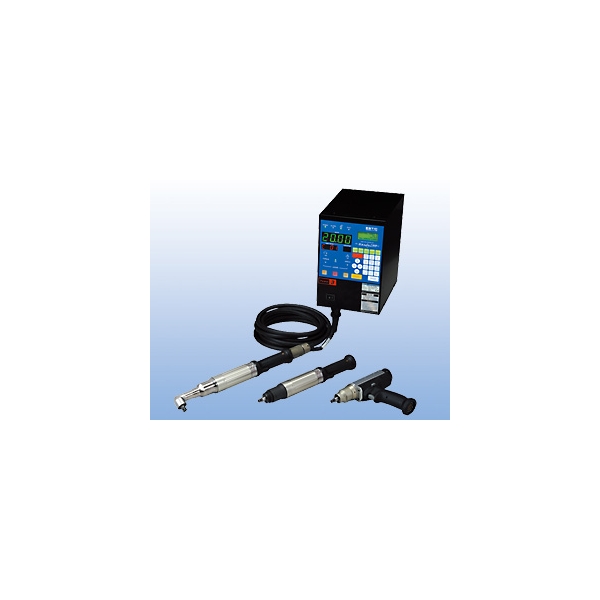

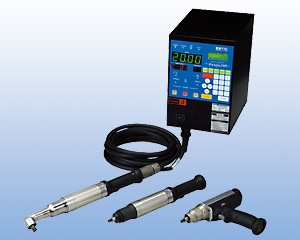

手持式電動擰緊軸 HANDHELD NUTRUNNER 產品描述
一） 特點
集聚了優異的電子控制、機械、軟件開發技術的手持式電動螺栓擰緊軸“Handy2000。
它以穩定的控制實現了可與設備型螺栓擰緊軸相匹敵的高品質、高精度。
品質
- 依據國際標準（ISO5393）實施工具性能試驗。
- 3σ/X＝±3%的擰緊精度。
- 高速采樣/以高速的響應（1/2000秒）來實現穩定控制。
環境
- 與壓縮空氣工具相比，消耗功率約1/20。
- 抑制了油霧、噪音等的產生，實現整潔而安靜的作業環境。
- 符合RoHS指令。
宜人化設計
- 通過已經取得專利（日本、美國）的脈沖擰緊，大幅度地降低了擰緊時的反作用力。
- 采用了能夠減輕作業負擔的人體工程學方式。
二）工具單元
- 彎頭式工具、直式工具、Qiang式工具等3款產品陣容。
- 采用輕量化高速馬達，提高了操作性、生產率。
- 彎頭式工具的頭部采用輕量、高強度的鈦合金。（300W除外）
- 豐富的定制品種。
1）彎頭式工具
|
型號 |
馬達功率 |
適用扭矩 |
最高轉速 |
輸出軸尺寸 |
重量 |
全長 |
距的距離 |
|
EH2-R1020-A |
100 |
4-20 |
1027 |
9.5 sq |
1.4 |
386 |
R13.5 |
|
EH2-R1030-A |
100 |
6-30 |
702 |
9.5 sq |
1.5 |
393 |
R17.2 |
|
EH2-R2050-A |
200 |
10-50 |
779 |
9.5 sq |
2.1 |
434 |
R17.5 |
|
EH2-R2080-A |
200 |
16-80 |
480 |
12.7 sq |
2.5 |
466 |
R21 |
|
EH2-R2120-A |
200 |
24-120 |
269 |
12.7 sq |
3.0 |
514 |
R25.5 |
|
EH2-R2180-A |
200 |
36-180 |
184 |
19.0 sq |
3.2 |
538 |
R27.5 |
|
EH2-R3270-A |
300 |
54-270 |
265 |
19.0 sq |
7.7 |
625 |
R33 |
|
EH2-R3370-A |
300 |
74-370 |
207 |
19.0 sq |
7.7 |
625 |
R33 |
|
EH2-R3450-A |
300 |
90-450 |
172 |
25.4 sq |
10.5 |
659 |
R45 |
|
EH2-R3600-A |
300 |
120-600 |
126 |
25.4 sq |
10.5 |
659 |
R45 |
※ EH2-R3270-A、EH2-R3370-A、EH2-R3450-A、EH2-R3600-A為直沖專用規格。最高轉數是在200V電壓下的轉數。
2) 直式工具
|
型號 |
馬達功率 |
適用扭矩 |
最高轉速 |
輸出軸尺寸 |
重量 |
全長 |
距中心的距離 |
|
EH2-R0005-SL |
50 |
1-5 |
1694 |
6.35 Hex |
1.2 |
296 |
R26 |
|
EH2-R0005-SP |
50 |
1-5 |
1694 |
6.35 Hex |
1.2 |
296 |
R26 |
|
EH2-R0005-SC |
50 |
1-5 |
1694 |
9.5 sq |
1.1 |
228 |
R26 |
|
EH2-R0010-SL |
50 |
2-10 |
942 |
6.35 Hex |
1.2 |
296 |
R26 |
|
EH2-R0010-SP |
50 |
2-10 |
942 |
6.35 Hex |
1.2 |
296 |
R26 |
|
EH2-R0010-SC |
50 |
2-10 |
942 |
9.5 sq |
1.1 |
228 |
R26 |
|
EH2-R1016-S |
100 |
3.2-16 |
1247 |
9.5 sq |
1.3 |
344 |
R23.5 |
|
EH2-R1020-S |
100 |
4-20 |
1053 |
9.5 sq |
1.3 |
344 |
R23.5 |
|
EH2-R2035-S |
200 |
7-35 |
1169 |
9.5 sq |
2.0 |
406 |
R24 |
|
EH2-R2055-S |
200 |
11-55 |
720 |
12.7 sq |
2.2 |
431 |
R24 |
|
EH2-R2085-S |
200 |
17-85 |
403 |
12.7 sq |
2.4 |
448 |
R24 |
|
EH2-R2120-S |
200 |
24-120 |
292 |
12.7 sq |
2.5 |
448 |
R24 |
|
EH2-R3200-S |
300 |
40-200 |
397 |
19.0 sq |
6.0 |
547.5 |
R36.5 |
|
EH2-R3260-S |
300 |
52-260 |
311 |
19.0 sq |
6.0 |
547.5 |
R36.5 |
|
EH2-R3320-S |
300 |
64-320 |
258 |
19.0 sq |
6.5 |
547.5 |
R36.5 |
|
EH2-R3420-S |
300 |
84-420 |
189 |
19.0 sq |
6.5 |
547.5 |
R36.5 |
※ EH2-R3200-S、EH2-R3260-S、EH2-R3320-S、EH2-R3420-S為直沖專用規格。最高轉數是在200V電壓下的轉數。
3） Qiang式工具
|
型號 |
馬達功率 |
適用扭矩 |
最高轉速 |
輸出軸尺寸 |
重量 |
全長 |
距中心的距離 |
|
EH2-R0005-P |
50 |
1-5 |
1694 |
9.5 sq |
1.1 |
202 |
R26 |
|
EH2-R0010-P |
50 |
2-10 |
942 |
9.5 sq |
1.1 |
202 |
R26 |
|
EH2-R1016-P |
100 |
3.2-16 |
1247 |
9.5 sq |
1.4 |
220 |
R26 |
|
EH2-R1016-PH |
100 |
3.2-16 |
1247 |
9.5 sq |
1.4 |
220 |
R26 |
|
EH2-R1020-P |
100 |
4-20 |
1053 |
9.5 sq |
1.4 |
220 |
R26 |
|
EH2-R1020-PH |
100 |
4-20 |
1053 |
9.5 sq |
1.4 |
220 |
R26 |
|
EH2-P1050-P |
100 |
10-50 |
1052 |
12.7 sq |
1.7 |
248 |
R26 |
|
EH2-R2085-PH |
200 |
17-85 |
403 |
12.7 sq |
2.7 |
335 |
R26.5 |
|
EH2-R2120-PH |
200 |
24-120 |
292 |
12.7 sq |
2.8 |
335 |
R26.5 |
※ EH2-P1050-P是脈沖專用規格。
EH2-R2085-PH、EH2-R2120-PH為直沖專用規格。
定制品種
 多軸 |
 助力臂 |
 套筒選擇器 |
 鋼珠式 |
 爪形輸出頭 |
 內六角套筒頭 |
三） 控制單元
控制器
OK顯示(綠色)
NG顯示(紅色)
1） 基本規格
■ 大型LED: 醒目突出（大型7段2色顯示）。
■ 底面集中布線: 可節省空間?節省配線。
■ 擰緊方法: 扭矩法?扭矩控制角度監視法?角度法?扭矩或角度法?扭矩&角度法?反轉角度控制。
■ 擰緊模式: 選擇DIRECT(直動擰緊)和PULSE(脈沖反力減低擰緊)方式 ※部分工具單元除外
■ 擰緊CH設定數量: 最多99個。
■ 擰緊結果記錄: 最多33,000個(默認時)。
■ 扭矩曲線記錄: 最多30條(擰緊OK:20條;擰緊NG:10條)。
■ 以太網: 采用以太網連接方式,可以通過遠程與管理軟件高速連接?采用專用通信協議,可以通過多臺主機來進行擰緊的監視?控制和采集結果?
■ FieldBus: 支持Profibus?DeviceNet?CC-Link?EtherNet/IP(選項)?
通過I/O來控制擰緊及結果的輸出?
■ Remote I/O: 通過安裝遙控I/O接口(選項),可連接OMRON的B7A Lin終端(16點，輸入輸出各1個終端)?可以用于增設I/0以及節省與控制器位置之間的配線,并且與PIO一樣,可以自由分配?
■ 統計功能: 以QS-9000統計工程管理為標準。
■ 防錯計數功能: nxOK?nxNG輸出。
■ 外部觸摸屏: 畫面顯示可在用戶端進行設計?可以建立適宜的人機界面?
| 型號 |
外型尺寸 |
重量 |
電源電壓 |
|
EH2-HT30-101※※ |
200（寬）×270（深）×300（高） |
約9.8 |
單相AC100?115V±10% |
|
EH2-HT30-102※※ |
200（寬）×270（深）×300（高） |
約9.8 |
單相AC200?230V±10% |
|
EH2-HT30-201※※ |
200（寬）×270（深）×300（高） |
約10.6 |
單相AC100?115V±10% |
|
EH2-HT30-202※※ |
200（寬）×270（深）×300（高） |
約10.6 |
單相AC200?230V±10% |
|
EH2-HT30-300※※ |
200（寬）×270（深）×300（高） |
約10.7 |
單相AC100?230V±10% |
※ 選購項不同會有變動
2）各種功能
■ JOB功能
對于需要多個不同擰緊扭矩的作業可以進行一連串管理的功能?可管理的最多JOB數量為99個,各個JOB可以設定預使用的CH和次數,最多可達30步?
■ 多CH
為了防止擰緊咬死和滑絲，有時需要在擰緊后松開進行再次擰緊。這種情況下,可以將所需要的擰緊CH連續地定義為1個多CH,這樣可以避免煩瑣的CH切換,簡單地連續執行想要進行的擰緊操作?
四） 系統構成
采用多種功能的構成方式
■ 簡易PLC功能
配備采用AND?OR?計時器的簡易序列控制功能?
可以制作各種邏輯電路(如在OK及NG時,對信號塔的亮燈切換及在一定時間內發出蜂鳴音等)?
■ 自由分配功能
每次擰緊結束后,可以自由選擇是向控制器存儲數據,還是向外部機器輸出結果數據?
通過僅選擇必要的項目,可以減小數據大小?
系統控制用的連接器(PIO)?遙控I/O?繼電器輸出?無電壓接點輸入的控制信號,也可以自由地進行分配?
■ 多軸功能
無需借助外部控制，可以同步進行最多10軸的擰緊
可以同步擰緊,并縮短作業時間?
■ 支持條形碼讀碼器
可以將條形碼讀碼器直接連接到控制器上?
可以將讀取的數據反映到擰緊結果中?
使用Identifier功能時,可以根據讀取數據,切換擰緊CH和JOB?
多軸連接
可以根據車號信息自動選擇CH?
通過主控制器來進行擰緊設定,并且在每次擰緊后將數據傳送到通過網線連接的本地控制器中?
擴展的網絡連接
通過路由器由Ethernet來采集最多50臺(依網絡環境而變)的擰緊結果數據?外部的CH設定以及Interlock可以通過Fieldbus達到省配線化?
可降低成本的構成方式
不再需要以前所必需的各種外圍設備?系統構成適合表
| 工具形狀 |
型號 |
規格 |
控制器單元 |
馬達功率（W） |
|
直式 |
EH2-R0005-SL |
杠桿開關起動 |
EH2-HT30-10※※※ |
50 |
|
EH2-R0005-SP |
壓起式 |
EH2-HT30-10※※※ |
50 |
|
|
EH2-R0005-SC |
外接開關起動 |
EH2-HT30-10※※※ |
50 |
|
|
EH2-R0010-SL |
杠桿開關起動 |
EH2-HT30-10※※※ |
50 |
|
|
EH2-R0010-SP |
壓起式 |
EH2-HT30-10※※※ |
50 |
|
|
EH2-R0010-SC |
外接開關起動 |
EH2-HT30-10※※※ |
50 |
|
|
Qiang式 |
EH2-R0005-P |
|
EH2-HT30-10※※※ |
50 |
|
EH2-R0010-P |
|
EH2-HT30-10※※※ |
50 |
|
|
彎頭式 |
EH2-R1020-A |
|
EH2-HT30-10※※※ |
100 |
|
EH2-R1030-A |
|
EH2-HT30-10※※※ |
100 |
|
|
直式 |
EH2-R1016-S |
漸開線螺紋 |
EH2-HT30-10※※※ |
100 |
|
EH2-R1020-S |
漸開線螺紋 |
EH2-HT30-10※※※ |
100 |
|
|
Qiang式 |
EH2-R1016-P |
|
EH2-HT30-10※※※ |
100 |
|
EH2-R1016-PH |
漸開線螺紋 |
EH2-HT30-10※※※ |
100 |
|
|
EH2-R1020-P |
|
EH2-HT30-10※※※ |
100 |
|
|
EH2-R1020-PH |
漸開線螺紋 |
EH2-HT30-10※※※ |
100 |
|
|
EH2-P1050-P |
脈沖專用 |
EH2-HT30-10※※※ |
100 |
|
|
彎頭式 |
EH2-R2050-A |
|
EH2-HT30-20※※※ |
200 |
|
EH2-R2080-A |
|
EH2-HT30-20※※※ |
200 |
|
|
EH2-R2120-A |
|
EH2-HT30-20※※※ |
200 |
|
|
EH2-R2180-A |
|
EH2-HT30-20※※※ |
200 |
|
|
直式 |
EH2-R2035-S |
法蘭盤 |
EH2-HT30-20※※※ |
200 |
|
EH2-R2055-S |
法蘭盤 |
EH2-HT30-20※※※ |
200 |
|
|
EH2-R2085-S |
法蘭盤 |
EH2-HT30-20※※※ |
200 |
|
|
EH2-R2120-S |
法蘭盤 |
EH2-HT30-20※※※ |
200 |
|
|
Qiang式 |
EH2-R2085-PH |
直沖專用、法蘭盤 |
EH2-HT30-20※※※ |
200 |
|
EH2-R2120-PH |
直沖專用、法蘭盤 |
EH2-HT30-20※※※ |
200 |
|
|
彎頭式 |
EH2-R3270-A |
直沖專用、法蘭盤 |
EH2-HT30-300※※ |
300 |
|
EH2-R3370-A |
直沖專用、法蘭盤 |
EH2-HT30-300※※ |
300 |
|
|
EH2-R3450-A |
直沖專用、法蘭盤 |
EH2-HT30-300※※ |
300 |
|
|
EH2-R3600-A |
直沖專用、法蘭盤 |
EH2-HT30-300※※ |
300 |
|
|
直式 |
EH2-R3200-S |
直沖專用、法蘭盤 |
EH2-HT30-300※※ |
300 |
|
EH2-R3260-S |
直沖專用、法蘭盤 |
EH2-HT30-300※※ |
300 |
|
|
EH2-R3320-S |
直沖專用、法蘭盤 |
EH2-HT30-300※※ |
300 |
|
|
EH2-R3420-S |
直沖專用、法蘭盤 |
EH2-HT30-300※※ |
300 |
五）管理軟件 EH2-PC
“Handy2000管理軟件”是用于便捷地使用Handy2000的功能的專用支持軟件。
- 支持OS（Windows2000 SP4/XP SP2/Vista 以上）
- 支持語言（日語/英語）
設定功能
可從各種參數的控制器中讀取或?qū)懭肟刂破髦校⑦M(jìn)行數據的保存、打印。
復制功能也很充實，因此有助于運用時的快速啟動。
程序參數
JOB設定
多CH參數
PLC Ladder&I/O分配
記錄功能
可以讀取控制器中所記錄的擰緊結果、扭矩曲線、系統錯誤數據，進行顯示和打印。
保存數據為CSV文件格式，因此可以直接用于表計算軟件?？梢詫?shí)現統計功能的顯示。
扭矩曲線記錄
統計記錄
監視
可以在監視器中顯示或打印控制器中所記錄的最新擰緊結果以及扭矩曲線數據。
各種數據均采用CSV文件格式，可以選擇自動或者手動保存。
擰緊結果監視
分配功能
可以進行PIO(IN)、PIO(OUT)、RELAY/EXTIN、遙控I/O的假定I/O項目的分配，擰緊結果的追加項目的分配，以及包括FieldbusI/O數據在內的I/O分配。
擰緊結果項目分配
FieldbusI/O分配
可以選擇2種（RS-232C、Ethernet）連接方式。
提供從辦公室或現場的便捷的連接環境，包括簡單地連接到單獨系統的RS-232C連接，以及便于進行多軸管理的以太網連接。
校驗功能
可以對控制器和管理軟件之間的設定值進行比較，支持文件管理運用。
維護功能
可以支持維護所必需的功能，包括I/O監視&強制輸出、扭矩&角度監視、工具信息等。
訪問控制功能
可以通過密碼來進行訪問管理，防止錯誤使用。
PC用 管理軟件
| 型號 |
品名 |
備注 |
 |
|
EH2-PC-J |
Handy2000管理軟件 |
日文版 |
|
|
EH2-PC-E |
Handy2000管理軟件 |
英文版 |
|
|
ENRZ-CVSR-015 |
數據通信電纜 |
1.5m |
|
|
ENRZ-CVSR-050 |
數據通信電纜 |
5m |
|
|
ENRZ-CVSR-100 |
數據通信電纜 |
10m |
六） 電纜&附件
電纜
|
型號 |
全長 （m） |
 |
|
EH2-CVS05-SS |
5 |
|
|
EH2-CVS10-SS |
10 |
|
|
EH2-CVS15-SS |
15 |
|
|
EH2-CVS20-SS ※ |
20 |
|
|
EH2-CVS25-SS ※ |
25 |
|
|
EH2-CVS30-SS ※ |
30 |
|
|
EH2-CVC03-SS |
1.5m（最大伸長度：3m），彈簧式電纜 |
※ 訂貨生產
電纜接頭
 |
 |
 |
 |
圖像放大
|
型號 |
品名 |
備注 |
|
EH2-CVAD-L |
L型電纜接頭 |
90°彎曲用 |
|
EH2-CVAD-U |
U型電纜接頭 |
180°彎曲用 |
|
EH2-CVAD-P |
中續型電纜接頭 |
電纜中間連接用 |
工具單元用
 |
 |
 |
 |
|
型號 |
品名 |
備注 |
|
EH2-SB01 |
懸掛夾具 |
直式、彎頭工具用（100W系）：水平 |
|
ENRH-SB02 |
懸掛夾具 |
直式、彎頭工具用（200W系）：水平 |
|
EH2-SH01 |
懸掛夾具 |
直式、彎頭工具用（50/100/200系）：垂直 |
|
EH2-PH01 |
懸掛夾具 |
Qiang式工具用（50/100系）：水平/反吊 |
|
EH2-PH02 |
懸掛夾具 |
Qiang式工具用（50/100系）：水平，直式工具用（50W系）：水平 |
|
EH2-PH03 |
懸掛夾具 |
Qiang式工具用（50/100系）：垂直 |
 |
 |
 |
|
型號 |
品名 |
備注 |
|
ENRH-RP20S |
反力盤 |
16/20N? 直式、Qiang式工具用：?jiǎn)蝹?cè) |
|
ENRH-RP20W |
反力盤 |
16/20N?m 直式、Qiang式工具用 |
|
ENRH-RP35W |
反力盤 |
35N?m 直式工具用 |
|
ENRH-RP90W |
反力盤 |
55/85/120N?m 直式工具用 |
|
ENRH-LNM30 |
反力鎖緊螺母 |
16/20N?m直式、Qiang式工具用 |
|
型號 |
品名 |
備注 |
|
ENRH-SH01 |
補助把手 |
|
|
ENRH-SH02 |
開關把手 |
帶正反轉切換開關 |
|
EH2-LS01 |
短杠桿開關 |
直式、彎頭工具（100/200/300W系）用 |
|
EH2-LS02 |
長杠桿開關 |
直式、角形工具（100/200W系）用 |
|
型號 |
品名 |
備注 |
|
EH2-PP01 |
保護套 |
50N?m Qiang式工具用 |
|
EH2-PP02 |
保護套 |
16/20N?m Qiang式工具用 |
|
EH2-PP03 |
保護套 |
5/10N?m Qiang式工具用 |
|
※ 訂單后生產 |
保護套 |
20N?m彎頭工具用 |
|
※ 訂單后生產 |
保護套 |
30/50N?m彎頭工具用 |
|
※ 訂單后生產 |
保護套 |
80N?m彎頭工具用 |
|
※ 訂單后生產 |
保護套 |
120N?m彎頭工具用 |
|
※ 訂單后生產 |
保護套 |
180N?m彎頭工具用 |
控制器用
 |
型號 |
品名 |
備注 |
|
EH2-FCN18-PI |
接插件 |
PIO(IN)連接用 |
|
|
EH2-FCN19-PO |
接插件 |
PIO(OUT)連接用 |
|
|
EH2-FCN13-RL |
接插件 |
RELAY/EXT IN連接用 |
|
|
EH2-FCN4-RM |
接插件 |
REMOTO I/O連接用 |
|
|
EH2-FCN5-DC |
接插件 |
DC OUT連接用 |
 |
型號 |
品名 |
備注 |
|
EH2-CVNK-005 |
NET電纜 |
多軸連接用、TCU連接用：0.5m |
|
|
EH2-CVNK-010 |
NET電纜 |
多軸連接用、TCU連接用：1m |
|
|
EH2-CVNK-030 |
NET電纜 |
多軸連接用、TCU連接用：3m |
|
|
EH2-CNST |
終端電阻 |
|
|
型號 |
品名 |
備注 |
|
EH2-CF01 |
控制器支架 |
用于垂直安放控制器 |
方位探知助力臂（帶有位置檢查機能的助力臂）
?[方位探知助力臂]是在減輕擰緊時的反力和工具單元自重對作業者負擔的助力臂上，搭載了檢查工具單元現位置的感應開關的一種擴張使用方法。
?此工具可以排除根據操作指南規定的擰緊順序和擰緊部位等在工程中由于操作者而產生的錯誤?？梢蕴峁└咝实墓ぷ骱蛿Q緊扭矩、擰緊位置（坐標）等相關安全性的保障。
?可以確實地實現防止同一位置的二次擰緊，規定擰緊順序的擰緊，不同擰緊扭據位置扭矩的自動切換等必要工程來實現品質管理。
?系統的構成只需要助力臂單元和控制器單元，不需要PLC等的控制箱。和Handy2000控制器也只是簡單的插頭式NET電纜連接，沒有繁瑣的配線。
| 使用扭矩范圍 |
1 ～ 55 N?m |
|
助力臂長度（標準） |
500 mm × 500 mm |
|
助力臂重量 |
5.5 kg |
|
登錄機種件數 |
99機種 |
|
登錄位置件數（1機種相當） |
63件 |
|
反復位置檢查精度 |
±1 mm |
|
建議操作范圍（長×寬×高） |
1000 mm × 700 mm × 330 mm |
在線交談
